次のいずれかを選択します 垂直モーター 、 単相モーター 、nd a 三相モーター これは産業機器の選択において最も重要な決定事項の 1 つであり、これを誤ると、エネルギーの無駄遣い、早期故障、高額なダウンタイムが発生する可能性があります。短い答え: 垂直モーターs 取り付け方向によって定義され、ポンプや冷却塔などのシャフトダウン用途で使用されます。 単相モーター 低電力の住宅および軽商業用途に適しています。そして 三相モーターs 重工業作業に優れた効率とトルクを提供します。ただし、それぞれのニュアンスを理解するには、設計、パフォーマンス データ、コスト、実際の使用例を詳しく調べる必要があります。
垂直モーターとは何ですか?なぜ方向が重要なのでしょうか?
あ 垂直モーター これは、単に標準的なモーターを横向きにしたものではなく、シャフトを下向き (構成によっては上向き) で動作するように設計された完全に専用の機械です。この方向により、内部コンポーネントが重力、潤滑、推力負荷を処理する方法が根本的に変化するため、既製の水平モーターは代替品として不適切になります。
最も重要な機械的な違いは、スラスト ベアリングの設計です。で 垂直モーター 、ローターアセンブリは、取り付けられたポンプシャフト、インペラ、およびその上の流体柱とともに、継続的に下向きの推力を及ぼします。標準的な水平モーター ベアリングは、この軸方向の荷重を吸収するように設計されていません。したがって、垂直モーターには、通常、アンギュラコンタクトまたはテーパーローラーベアリング構成を使用して、数千ポンドの下向きの力に耐える定格のスラストベアリングが組み込まれています。
縦型モーターの主な設計上の特徴
垂直モーターは、水平モーターと区別するいくつかの特殊な設計機能を共有しています。
- スラスト支持力: 上昇推力と下降推力の両方に対応するように設計されており、大型ポンプ駆動モーターでは多くの場合 500 lbf から最大 50,000 lbf までの定格となります。
- 中空シャフトまたは中実シャフトのオプション: 中空シャフト垂直モーターにより、ポンプシャフトがモーターを通過できるため、カップリングと位置合わせが簡素化されます。これは、都市の上下水ポンプ場で最も一般的な構成です。
- NEMあ P ベースまたは C 面取り付けフランジ: 標準化されたフランジにより、モーターがポンプヘッドに直接ボルトで固定されるため、別個のベースプレートやカップリングガードが不要になります。
- IP55 または IP65 のエンクロージャ定格: 垂直モーターは屋外や湿式ポンプピットに設置されることが多いため、高レベルの侵入保護が標準装備されています。
- 強化された通気性: 冷却空気は重力に逆らって上向きに流れる必要があります。垂直モーターは、ステーター内のホットスポットを防ぐために再設計されたファンアセンブリとダクト経路を備えています。
縦型モーターの代表的な用途
垂直モーター 垂直シャフトが機械的に必要な用途で主に使用されます。
- 都市給水用深井戸タービンポンプ (出力範囲: 5 HP ～ 4,000 HP)
- HVAC システムの冷却塔ファンと誘起通風ファン
- 産業プロセスループ用の垂直インラインポンプドライバー
- 農業分野の灌漑ポンプ場
- 発電施設の復水およびボイラー給水ポンプ
単相モーター: 住宅および軽商業施設の主力製品
あ 単相モーター 単相 AC 電源 (北米では 120 V または 240 V、ヨーロッパのほとんどの地域では 230 V) で動作し、分数から小型の積分馬力アプリケーション (通常は 5 HP 未満) の主要な選択肢です。その広く使用されているのは、優れたエンジニアリング性能によるものではなく、家庭、農場、中小企業で単相電力が広く利用できることによるものです。
とは異なります 三相モーターs 、 単相モーター 単相電源だけでは自己始動できません。単相交流は、回転磁界ではなく脈動磁界を生成しますが、それ自体では正味の始動トルクを提供しません。メーカーは補助始動機構を使用してこの問題を解決し、これが単相モーターの主要なサブタイプを生み出します。
単相モーターの種類
- コンデンサー開始誘導実行 (CSIR): 始動コンデンサ (通常 100 ～ 400 µF) を使用して補助巻線に位相シフトを生成し、コンプレッサーとポンプに十分な始動トルク (全負荷トルクの 200 ～ 350%) を生成します。モーターが定格速度の約 75% に達すると、遠心スイッチによってコンデンサーが切断されます。
- キャパシタ スタート キャパシタ ラン (CSCR): あdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- スプリットフェーズ (抵抗開始): 補助巻線は主巻線よりも抵抗が高く、インダクタンスが低いため、適度な位相変位が生じます。始動トルクは低く (100 ～ 175% FLT)、始動電流は高くなります (600 ～ 800% FLT)。ファン、ブロワー、および始動が容易な負荷を備えた小型家電製品に適しています。
- 永久分割コンデンサ (PSC): あ single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- 陰影付きポールモーター: 最もシンプルで安価な単相モーター。シェーディング コイルは各極の一部に遅延磁束を生成します。始動トルクと効率が非常に低い (15 ～ 35%)。小型扇風機、卓上扇風機、電化製品などの軽負荷の用途に使用されます。
三相モーター: 産業用電力の根幹
の 三相モーター は、産業用として最も効率的で信頼性が高く、コスト効率の高い電動モーター タイプです。自己始動式で、スムーズな連続トルクを生成し、最新の高効率設計で 92 ～ 97% の全負荷効率を達成し、大幅に優れた性能を発揮します。 単相モーター 同じ電力定格の。
三相 AC 電力は、それぞれ 120° オフセットされた 3 つの重複する電圧波形を供給します。の固定子巻線に適用すると、 三相モーター 補助始動巻線、コンデンサ、遠心スイッチを使用せずに、連続的に回転する磁場を生成してローター電流を誘導し、トルクを生成します。このシンプルさは、製造コストの削減、メンテナンスの削減、耐用年数の延長に直接つながります。
三相モーターが業界を支配する理由
- より高い効率: IE3 (プレミアム効率) および IE4 (スーパー プレミアム効率) 三相モーターは、30 馬力で 95% 以上の全負荷効率を達成します。これに対し、同等の単相設計では 85 ～ 90% です。
- 電力密度: あ three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- スムーズなトルク伝達: 三相電力は一定の瞬間電力を生成し、単相システムに存在するトルク脈動 (1 サイクルあたり 2 回のピーク) を排除します。これにより、駆動機器の振動、騒音、機械的ストレスが軽減されます。
- 広い出力範囲: あvailable from fractional HP to 50,000 HP, making 三相モーターs あらゆる規模の産業運営に適しています。
- 簡単な速度制御: 可変周波数ドライブ (VFD) は三相誘導モーターとシームレスに連携し、ポンプ、ファン、コンプレッサーなどの可変負荷アプリケーションで 20 ～ 60% のエネルギー節約を可能にします。

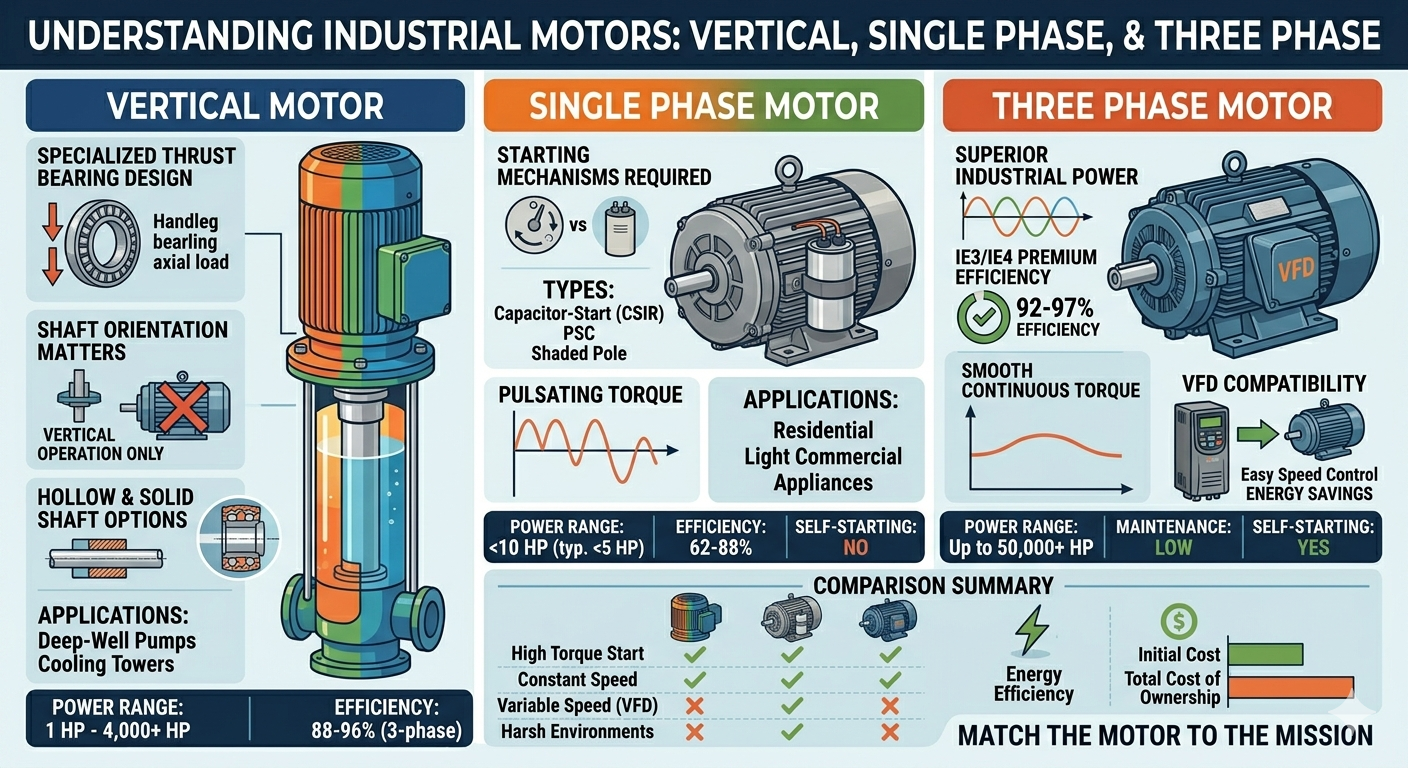

総合比較: 立型モーター vs. 単相モーター vs. 三相モーター
の table below provides a direct side-by-side comparison across the most important selection criteria:
| パラメータ | 垂直モーター | 単相モーター | 三相モーター |
|---|---|---|---|
| 取付方向 | 垂直（シャフトダウンまたはシャフトアップ） | 水平 (通常) | 水平または垂直 |
| 電源 | 単相または三相 | 単相(120V/240V) | 三相 (208 ～ 690V) |
| 標準的な電力範囲 | 1馬力 – 4,000馬力 | 1/20馬力～10馬力 | 0.25 HP – 50,000 HP |
| 全負荷効率 | 88 ～ 96% (三相バージョン) | 62～88% | 85～97% |
| セルフスタート | はい (三相電源付き) | いいえ (始動補助が必要) | はい |
| トルクの滑らかさ | スムーズ（三相） | 脈動する | スムーズ（一定） |
| スラストベアリング | 特殊なヘビーデューティー | 標準ラジアル | 標準ラジアル |
| VFDの互換性 | はい (3-phase version) | 限定的/非推奨 | 素晴らしい |
| メンテナンスの複雑さ | 中～高 | 低～中程度 | 低い |
| 初期費用（相対） | 高 | 低い | 中 |
| 主な用途 | 深井戸ポンプ、冷却塔 | あppliances, small HVAC, tools | 産業、コンプレッサー、コンベヤー |
表 1: 11 の主要な選択基準における垂直モーター、単相モーター、および三相モーターの技術的および商用的な比較を並べて示します。
エネルギー消費と総所有コスト: 数字が物語る
モーターのタイプ間の効率の違いは、運用コストに直接影響します。実際の例を考えてみましょう。5 馬力 (3.73 kW) のポンプ モーターが、電気料金 0.12 ドル/kWh で年間 6,000 時間稼働します。
| モーターの種類 | 効率(%) | 入力電力(kW) | あnnual Energy (kWh) | あnnual Cost (USD) |
|---|---|---|---|---|
| 単相モーター (CSIR) | 82% | 4.55 | 27,300 | 3,276ドル |
| 三相モーター (IE2) | 90% | 4.14 | 24,840 | 2,981ドル |
| 三相モーター (IE3) | 93.6% | 3.99 | 23,940 | $2,873 |
表 2: 5 HP ポンプ モーターを年間 6,000 時間稼働させた場合の年間エネルギーコストの比較 (0.12 ドル/kWh)。 IE3 三相モーターは、同等の単相モーターと比較して、年間 403 ドルを節約します。
単相モーターからIE3に切り替えて10年以上の耐用年数を実現 三相モーター 約節約します 電気代だけで 4,030 ドル — このサイズ範囲の多くのモーターの購入価格よりも高くなっています。このようなモーターを 50 台備えた施設に拡張すると、年間の節約額は 20,000 ドルを超えます。
適切なモーターを選択する方法: 実践的な意思決定の枠組み
の correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
ステップ 1: 利用可能な電源を評価する
設置場所に単相電源しかない場合 (住宅、田舎の農場、小規模小売店で一般的)、 単相モーター 多くの場合、コストのかかるインフラストラクチャのアップグレードを行わない唯一の実行可能なオプションです。通常、工場、商業ビル、自治体施設などで三相電力が利用できる場合は、 三相モーター 1 HP を超える負荷ではデフォルトの選択となるため、効率が向上し、長期的なコストが削減されます。
ステップ 2: シャフトの向きの要件を決定する
駆動機器 (ポンプ、ファン、撹拌機) に垂直シャフトが必要な場合は、専用の 垂直モーター は必須です。標準の水平モーターを垂直方向で使用しようとすると、保証が無効になり、ベアリングの潤滑が損なわれ、耐用年数が大幅に短くなります。水平モーターのベアリングオイルバスは垂直動作用に調整されていません。オイルが底に溜まり、上部ベアリングが枯渇してしまいます。
ステップ 3: モーターを負荷特性に合わせる
- 高始動トルク負荷 （コンプレッサー、重荷重のコンベア）： 三相モーター デザイン B またはデザイン C のトルク特性、または CSIR 単相モーター 単相電源のみが利用可能な場合。
- 可変速負荷 (ポンプ、ファン、ブロワー): A 三相モーター VFDと組み合わせるのが最適なソリューションです。単相 VFD は存在しますが、効率も信頼性も低くなります。
- 24時間365日の連続稼働: あlways prioritize IE3 or higher 三相モーターs ;エネルギー節約により、12 ～ 24 か月以内にプレミアム価格が正当化されます。
- 断続的なデューティサイクル (小型家電、電動工具):A 単相モーター 十分であり、より経済的です。
設置とメンテナンスに関する考慮事項
垂直モーター設置のベストプラクティス
の適切な取り付け 垂直モーター 定格耐用年数を達成するには重要です。主な手順は次のとおりです。
- ポンプの吐出ヘッドがモーターの重量とスラスト負荷に対して定格されていることを確認してください。
- 始動前に、メーカーの仕様書に従ってスラストベアリングのプリロード設定を確認してください。
- すべての取り付けボルトに校正されたトルク レンチを使用してください。フランジの着座が不均一であると、振動やベアリングの位置ずれが発生します。
- グリース潤滑ベアリングには、2,000 ～ 4,000 時間の間隔でグリースを再注入する必要があります。オイル潤滑設計では、四半期に一度のオイル レベルのチェックが必要です。
- ベースラインを確立するために試運転時に振動解析を実行します。ベアリング ハウジングで 0.1 インチ/秒 (速度) を超える読み取り値があれば、調査する必要があります。
単相モーターのメンテナンスのヒント
の centrifugal switch and capacitors in a 単相モーター が主な障害点です。メンテナンス ルーチンには以下を含める必要があります。
- 遠心スイッチの接点を毎年点検し、磨耗や炭素の堆積がないか確認してください。ピッチングの深さが 0.5 mm を超える場合は交換してください。
- 静電容量計を使用して始動コンデンサと動作コンデンサをテストします。静電容量が定格値を 10% 以上下回る場合は交換してください。
- 動作温度を監視する — a 単相モーター 高温 (クラス B の絶縁限界の 130°C を超える) は、過負荷、換気不良、またはコンデンサの故障を示します。
三相モーターのメンテナンスのヒント
の inherent simplicity of a 三相モーター メンテナンスが主に予防的であることを意味します。
- 絶縁抵抗 (メガー) テストを年に 1 回実施します。健全なモーターは 1,000V DC で 100 MΩ 以上を示すはずです。
- モーター端子の位相バランスを確認します。電圧の不均衡が 1% を超えると、モーターの発熱が不釣り合いに 6 ～ 10% 増加します。
- メーカーのスケジュールに従ってベアリングに注油します。グリースを過剰に塗布すると、グリースが不足するのと同じくらい有害です。
- 各サービス間隔でクランプメーターを使用してモーター電流を監視します。電流が徐々に増加すると、完全に故障する前にベアリングの磨耗や巻線の劣化が発生することがよくあります。
よくある質問 (FAQ)
Q1: 垂直モーターを水平に使用できますか?
No.A 垂直モーター 決して水平位置で操作しないでください。ベアリング システム、潤滑油リザーバー、冷却エアフローはすべて垂直方向の動作向けに設計されています。水平に動作させると、数時間または数日以内にベアリングの急速な故障、オイル漏れ、過熱が発生することがあります。
Q2: 単相モーターを三相電源で動作するように変換できますか?
直接ではありません。あ 単相モーター 1 相用に設計された巻線を備えています。ただし、相コンバータ (回転式または静的) は単相電源から三相電力を生成できるため、 三相モーター 単相電力のみが利用可能な場所で動作することは、その逆よりも実用的な解決策です。
Q3: 三相モーターはなぜ単相モーターよりも寿命が長いのですか?
三相モーター 最も一般的に故障するコンポーネントであるコンデンサ、始動スイッチ、補助巻線がありません。 単相モーターs 。スムーズで連続的なトルクにより、ベアリングや巻線への機械的ストレスも軽減されます。手入れの行き届いた 三相モーター 同等の単相ユニットは同様の条件下で 10 ～ 15 年間確実に動作するのに対し、20 ～ 30 年間確実に動作できます。
Q4: 立形モーターにおける「中空シャフト」とは何ですか?
あ hollow-shaft 垂直モーター は、ポンプコラムシャフトがモーターを完全に通過できるようにする、開いた中心穴を備えた管状ローターシャフトを備えています。ポンプ シャフトは、モーター上部の調整可能なヘッド ナットを介してモーター ローターに固定されているため、外部シャフト カップリングが不要になります。この設計により、位置合わせが簡素化され、ポンプとモーターのアセンブリの全体の高さが低くなります。
Q5: 単相モーターは井戸ポンプに適していますか?
浅井戸ジェットポンプおよび小型潜水艇 (1.5 馬力未満) の場合、 単相モーター 一般的に使用されており、完全に適切です。 5 馬力以上を必要とする深井戸タービン ポンプ、または商業施設または地方自治体のポンプの場合、 垂直モーター と 三相モーター 信頼性とエネルギー効率の観点から、駆動システムの使用を強くお勧めします。
Q6: モータ仕様におけるサービスファクタとは何ですか。モータの種類によって異なりますか?
サービスファクター (SF) は、銘板の電力をどれだけ超えてモーターが損傷することなく連続的に動作できるかを示す乗数です。ほとんど 単相モーターs 標準では 1.25 ～ 1.35 の SF を持ちます。 三相モーターs 通常は SF 1.15 と評価されます。 垂直モーター ポンプサービス用のスラストベアリングは、定格荷重に合わせて正確にサイズ設定されており、機械的マージンが少なくなっているため、一般的に SF 1.0 ～ 1.15 で指定されています。
結論: モーターをミッションに適合させる
のre is no universally "best" motor — only the right motor for a specific application. A 垂直モーター 垂直シャフトインターフェースが必要な場合は、これが唯一の正しい選択です。工学的にいくら回避策を講じても、水平モーターを安全な代替品にはできません。あ 単相モーター 単相電力のみが利用できる低電力アプリケーション向けの実用的でコスト効率の高いソリューションです。そして、 三相モーター これは、三相電力が利用できるほぼすべての産業用、商業用、および耐久性の高い用途に最適な選択肢であり、優れた効率、長寿命、スムーズなトルク、シームレスな VFD 統合を提供します。
の data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency 三相モーター 省エネで何倍も回収されます。老朽化を改善し、運営コストと二酸化炭素排出量を同時に削減したい施設向け 単相モーター IE3へ 三相モーターs — 電力インフラストラクチャが許す限り — は、産業用エネルギー管理において最も高い ROI を実現する投資の 1 つです。
